Materiaalin valinta kuparilevyn leimaamiseen: mitä sinun tulee tietää

Kuparilevyn leimaamalla tarkoitetaan prosessia, jossa kuparilevyt muotoillaan tietyiksi osiksi leimauslaitteiden ja muottien avulla. Se sisältää leikkaamisen, taivutuksen, venyttämisen ja muovauksen hyödyntäen kuparin erinomaista sitkeyttä ja johtavuutta. Materiaalin valinta tässä prosessissa vaikuttaa suoraan tuotteen suorituskykyyn, tuotannon tehokkuuteen ja kustannuksiin, mikä tekee siitä kriittisen ensimmäisen vaiheen kuparilevyjen leimaamisessa.


























































1. Materiaalin valinnassa huomioitavia asioita

1.1 Kupariseostyypit

Puhdas kupari (T2, T3):Korkea johtavuus (suurempi tai yhtä suuri kuin 98 % IACS), mutta alhainen lujuus, sopii vähärasitusisille-sähkökomponenteille.​

Messinki (H62, H65):Hyvä työstettävyys ja korroosionkestävyys, ihanteellinen osille, jotka vaativat sekä muovattavuutta että kestävyyttä

Fosforipronssi (QSn6,5-0,1):Korkea elastisuus ja väsymiskestävyys, käytetään jousen{0}}kaltaisissa komponenteissa.



1.2 Paksuus ja kovuus

Kuparinauhan meiston paksuusalueet (0,1 mm{3}}3,0 mm) valitaan osan koon ja rakenteellisten vaatimusten perusteella. Kovuusluokat (pehmeä, puoli-kova, kova) määrittävät leimausvaikeuden-pehmeämmät materiaalit sopivat monimutkaisiin muotoihin, kun taas kovemmat materiaalit sopivat erittäin lujille osille.​



1.3 Pinnan laatu

Kuparileimattujen komponenttien sileät pinnat minimaalisella hapetuksella varmistavat tasaisen leimauksen ja vähentävät muotin kulumista. Materiaalit, joissa on oksidikerroksia, saattavat vaatia esikäsittelyä- ennen leimaamista.

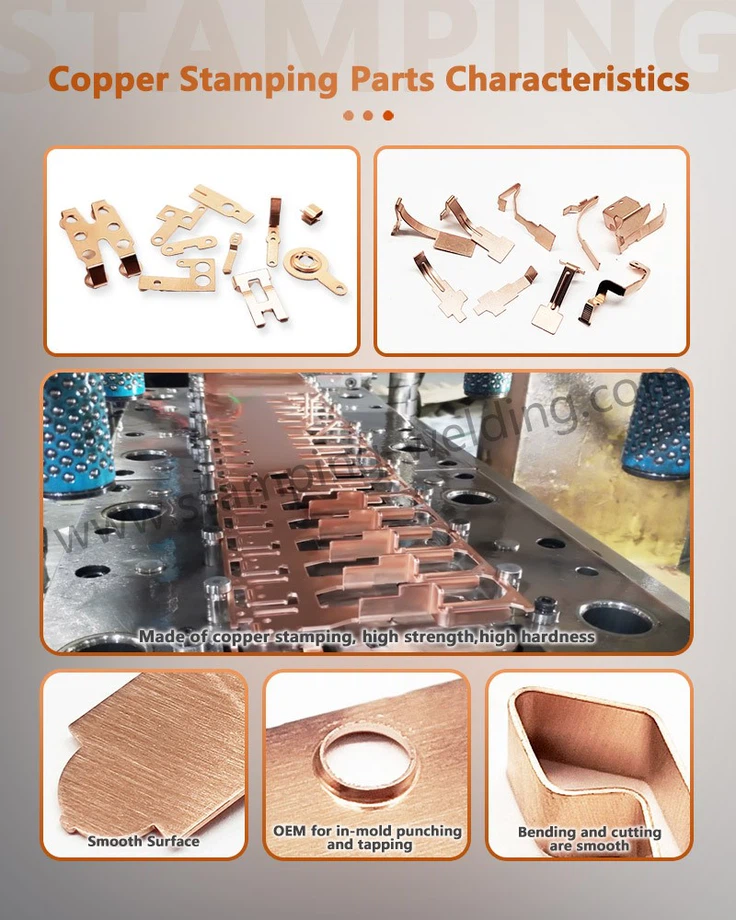

2. Tuotteen ominaisuudet

2.1 Suuri tarkkuus:Kuparileimausosien toleranssit ovat ±0,02 mm, ja ne täyttävät tiukat asennusvaatimukset.



2.2 Erinomainen johtavuus:Kuparinauhaleimaus säilyttää yli 90 % kuparin alkuperäisestä johtavuudesta, mikä on kriittistä sähkösovelluksissa.​



2.3 Hyvä muovattavuus:Kuparileimatut komponentit voivat muodostaa monimutkaisia ​​muotoja (kuten kaarevia koskettimia) yhdessä leimausprosessissa, mikä vähentää tuotantovaiheita.













































































3. Sovelluskentät
3.1 Kytkimet
Kuparilevyn leimaus (usein H62 messinki) tuottaa kosketuskappaleita, mikä hyödyntää johtavuutta ja kulutuskestävyyttä varmistaakseen vakaan virransiirron kytkimissä.



3.2 Katkaisijat
Kupariset leimausosatfosforipronssista valmistetut materiaalit toimivat laukaisukomponentteina ja käyttävät elastisuuttaan reagoimaan nopeasti virran ylikuormitukseen.



3.3 Kontaktorit
Kuparinauhaleimaus muodostaa pääkosketinlevyt puhtaasta kuparista, mikä tarjoaa alhaisen vastuksen käsitellä suuria virtoja teollisuuskontaktoreissa.
