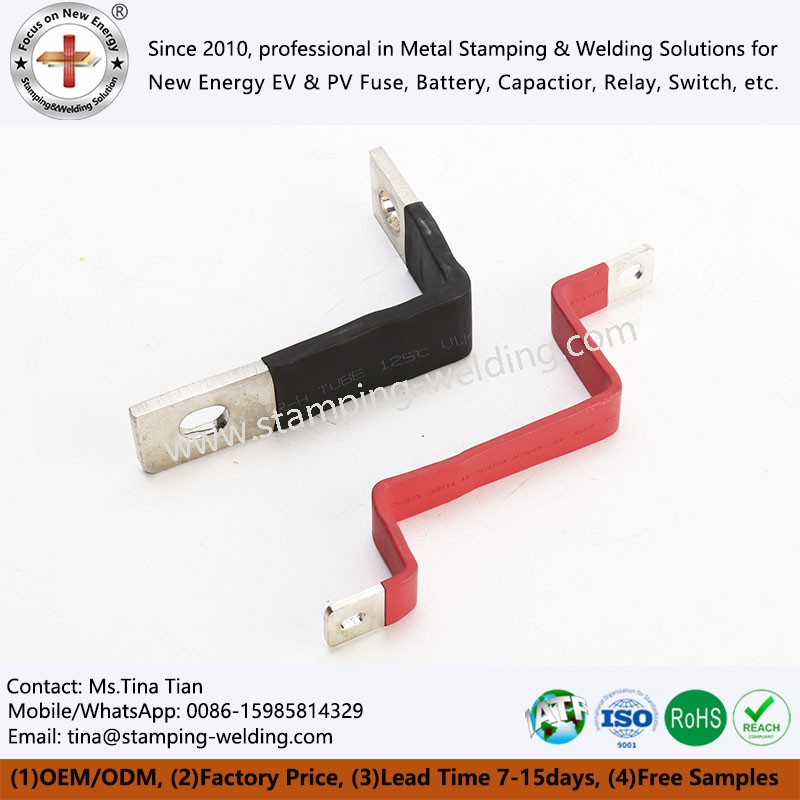

Lämpöhävitettävä putken eristetty vikarkala: Kevyt eristysratkaisu uusille energialle korkeajännitejärjestelmille



Lämmön kutistumisputken polyolefiini-väilykalu koostuu johtavasta metallisesta verkosta (kupari/alumiini) ja korkean suorituskyvyn lämmön kutistumisholkista, joka on tiiviisti peitetty lämmön kutistumisprosessin kautta. Sen teknisiä ominaisuuksia ovat:



Johtava substraatti: T2-kupari tai 6063 alumiini-seos, johtavuus, joka on suurempi tai yhtä suuri kuin 98% IAC: t, tukee 1000V -1500 V High-Jälkikohtaisia ​​skenaarioita

Eristyskerros: Kaksikerroksisen rakenteen lämpö kutistuva putki (sisäsakkeri, jolla on korkea tarttuvuus, ulkokerroksen ulkokerros), yleisiin materiaaleihin sisältyy:



Polyolefin (PO): Työlämpötila -55 aste ~ 125 astetta, jakautumislujuus suurempi tai yhtä suuri kuin 25 kV/mm

Fluorin kumi (FKM): Kestävä korkeille lämpötiloille jopa 200 asteeseen, läpäissyt UL 224 VW -1 liekinestoaineen sertifiointi





Turvallisuuspäivitys

Lämmön kutistumisputken väylä on peitetty 360 asteessa ilman kuolleita kulmia, IP67: n suojataso on ja se kestää suolakehitystä, happoa ja alkalia sekä kuumia ja kosteita ympäristöjä (IEC 60068-2 standardi)

Kaksikerroksisen liekin hidastin rakenteen suunnittelu, läpäissyt UL 94 V -0 -sertifiointi, estää tehokkaasti kaaren leviämisen



Kevyt ja tilan optimointi

Eristyskerroksen paksuus on vain {{0}}. 5-2. 0mm, joka vähentää painoa 15% -20% verrattuna perinteisiin ratkaisuihin.

Taitettu muotoilu sopeutuu CTP: hen (kennolle pakkaamiseen) akkua, mikä lisää tilan käyttöä 12%



Nopea asennus ja huolto

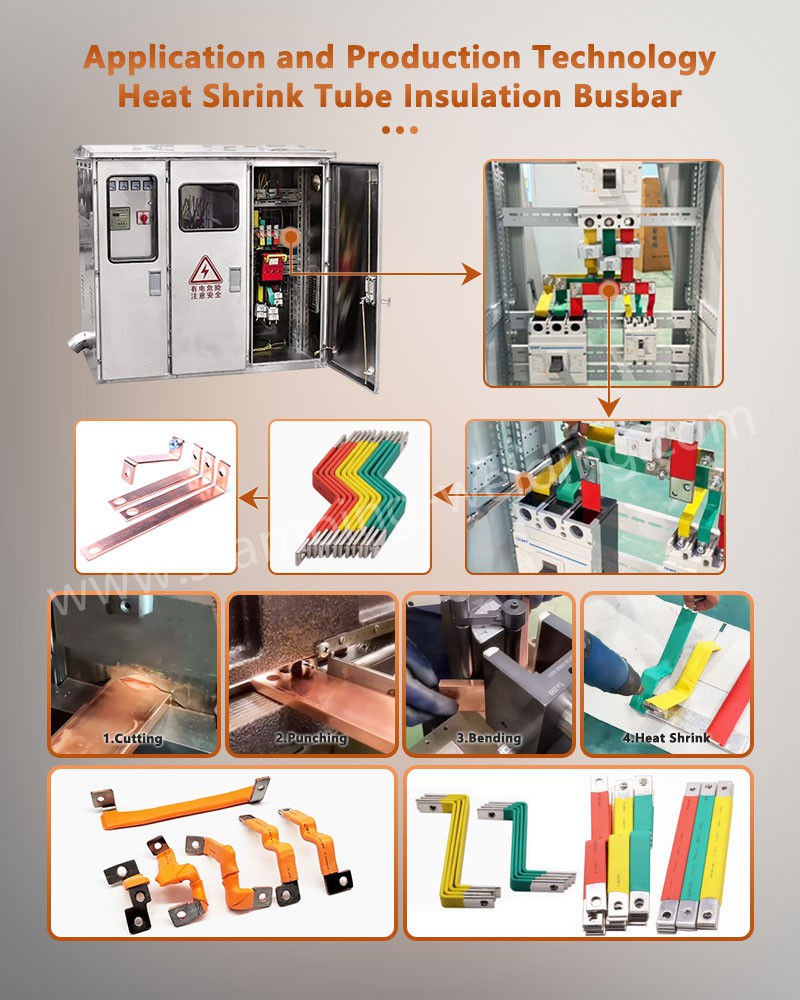

Lämmön kutistumisprosessi on helppo rakentaa paikan päällä, ja lämmityksen kutistumislämpötila on 120 astetta -180 aste





Virranakkujärjestelmä

Korkeajännitteisen sarjan väylän eristys moduulien välillä (jännitealue 400 V -800 V)

Akun hallintajärjestelmän (BMS) signaalin hankkimisjohtosuojaus



Energian varastointilaitteet

Konttienergian varastointikaapin tasavirtaväylän eristys

PCS: n (muunnin) ja akkuklusterin välinen kytkentäpää on vedenpitävä ja suljettu



Infrastruktuurin lataus

Sääkestävyyssuojaus sisäisen latauspaalu

Nestemäinen jäähdytys Latauspistoolin korkeajännitteen rajapinnan eristys
