Sähkökaappi



Xiamen Apollo keskittyy sähkökaappien tutkimukseen, kehittämiseen ja tuotantoon. Päätuotelinjojamme ovat mmPalvelinkaapit, energiavarastokaapit, sähköautojen latauskaapit ja sähkökaapit. Palveluverkostomme kattaa sähkövoimasektorin, uuden energiateollisuuden, raideliikennejärjestelmät, teollisuuden laitevalmistuksen ja datakeskusinfrastruktuurin. Ydinvahvuutemme ovat korkea johtavuus, vahva korroosionkestävyys ja räätälöidyt palveluominaisuudet, joten toimitamme jatkuvasti turvallisia, luotettavia, tehokkaita ja energiaa{2}}säästäviä sähköliitäntäjärjestelmäratkaisuja asiakkaille ympäri maailmaa.







1. Palvelinkaappi





























































1.1 Materiaali ja ominaisuudet
Materiaali: 1,5 mm korkea-laatukylmävalssattu teräslevy(pinnan sähköstaattinen ruiskutus, korroosionkestävyys enintäänC5 taso)
Rakenne: Modulaarinen rakenne, tuki edessä ja takana/vasemmalla ja oikealla laajennusliitos, yhteensopiva 19 tuuman vakiovarusteiden kanssa.
Lämmönpoisto: Kaksi tuuletinryhmää ylhäällä + hunajakennomainen tuuletusverkko, tukee kuumaa-vaihdettavaa redundanttia virtalähdettä.



1.2 Tekniset parametrit
Suojaustaso: IP55
Kantavuus-: staattinen kuormitus 1500 kg, dynaaminen kuormitus 800 kg
Käyttölämpötila: -20 astetta ~ 60 astetta



1.3 Tuotantoprosessi
(1) Leikkaus ja muotoilu: Täysautomaattinen laserleikkauskone (tarkkuus ±0,1 mm) ja CNC-taivutuskone (toistuva paikannustarkkuus 0,02 mm) komponenttien johdonmukaisuuden varmistamiseksi;
(2) Hitsausprosessi: Robotti-argonkaarihitsaus (hitsauksen lujuus suurempi tai yhtä suuri kuin 90 % perusmateriaalista), 100 %:n tunkeutumisvirheiden tunnistus;
(3) Pintakäsittely: 7 esikäsittelyprosessia (rasvanpoisto-vesipesu-peittaus-pinnan ilmastointi-fosfatointi-passivointi-kuivaus) pinnoitteen tarttuvuuden varmistamiseksi;
(4) Kokoonpanon laadun tarkastus: täysikokoinen-kolmiulotteinen-koordinaattimittauskone (tarkkuus 0,01 mm) + kantavuustesti (painetesti 20 % suunnitteluarvon yläpuolella).

















































































1.4 Sovellusskenaariot
Supercomputing Center: tukee 42U/48U korkean kaapin mukauttamista, yhteensopiva kuuman ja kylmän kanavan suljetun järjestelmän kanssa;
Reunalaskentasolmu: 600 mm:n kapea ja syvä kaappi sopii pieniin tietokonehuoneisiin ja tukee seinäasennusta.
Taloudellinen-tason katastrofipalautus: 8-tason maanjäristyksen-kestävä rakenne, varustettu kaksikanavaisella PDU:lla (16A/32A valinnainen) ja älykkäällä ympäristönvalvontamoduulilla;
5G-tukiasema: IP55-suojaustaso, -40 astetta ~70 astetta leveä lämpötilatoiminta, ETSI EN 300 019 -sertifioitu.

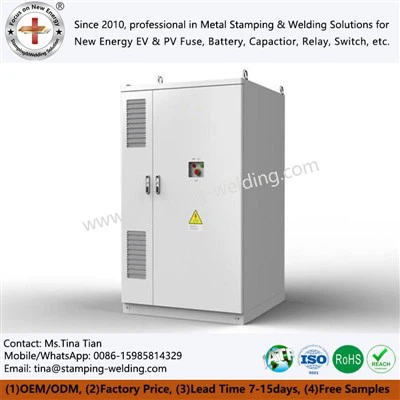

2. Energiavarastokaappi





























































2.1 Materiaali ja ominaisuudet
Palonkestävä muotoilu: kaksinkertainen-paloa hidastava teräslevy (A-taso palonkestävä) + aerogeelieristyskerros, täyttää UL94 V-0 -standardit.
Akunhallinta: integroitu BMS-järjestelmä, joka tukee etävalvontaa ja vikavaroitusta.
Skaalautuvuus: Tukee useita kaappeja rinnakkain joustavalla kapasiteetin konfiguraatiolla 100kWh - 10MWh.



2.2 Tekniset parametrit
Jakson tehokkuus: suurempi tai yhtä suuri kuin 95 %
Suojaustaso: IP54 (ulkotyyppi voi olla IP65)
Käyttökosteus: 10 % ~ 95 % ei--kondensoituvaa



Projekti	Parametri	Kilpailevien tuotteiden vertailuetu
Kapasiteetin yhteensopivuus	50kWh-3MWh modulaarinen laajennus	Tukee usean -brändin BMS-protokollaa
Pyörän elämä	Suurempi tai yhtä suuri kuin 6000 kertaa @80 %	15 % pienempi vaimennusaste
Energiatiheys	160Wh/kg	20 % korkeampi tilankäyttö
Tiedonsiirtoliittymä	CAN/RS485/Ethernet	Tukee OTA-etäpäivitystä



2.3 Tuotantoprosessi
Metallin tarkkuusmuovaus → Palonkestävä pinnoituskäsittely → Räjähdyssuojattu-kaapelikanavan asennus → Järjestelmäliitoksen virheenkorjaus → Korkean ja matalan lämpötilan{1}}testi.



2.4 Sovellusskenaariot ja laajennettu arvo
Laajentunut liiketoiminnan arvo
Teollinen ja kaupallinen huippu{0}}laakson arbitraasi: älykäs EMS-järjestelmä säästää vuosittain sähkölaskussa
Varavirtatakuu hätätilanteessa: millisekunnin{0}}tason vaihto, joka täyttää sairaaloiden/palvelinkeskusten 99,999 %:n virransyötön luotettavuusvaatimukset;
Hiilivarallisuuden arvostus: IEC62933-sertifioinnin mukainen, mikä auttaa asiakkaita saamaan hiilidioksidihyvityksiä.

















































































3. EV-latauskaappi





























































3.1 Materiaalit ja ominaisuudet
Suojaava rakenne: 2,0 mm alumiinisinkkilevy (ei ruostetta 2000 tunnin suolasuihkutestin jälkeen), pöly- ja vesitiivis kaksoissertifiointi.
Jäähdytysratkaisu: itsenäinen ilmakanava + nestejäähdytysmoduuli varmistaakseen täyden tehon 45 asteen lämpötilassa.
Ihmisen-tietokoneen vuorovaikutus: 10- tuuman teollisuustason kosketusnäyttö, tukee koodin skannausta/kortin pyyhkäisyä/OTA-päivitystä.



3.2 Tekniset parametrit



Projekti	Parametrialue
Tulojännite	AC 380V±15% / DC 750V
Lähtövirta	Maksimi 500A (nestejäähdytysversio)
Suojaustaso	IP55 (valinnainen IP65-räätälöinti)
Kaapin materiaali	SGCC kylmävalssattu{0}}teräslevy/304 ruostumaton teräs
Työlämpötila	-35 astetta ~+55 astetta
Tiedonsiirtoliittymä	CAN/RS485/Ethernet
Lähtöteho	60kW ~ 480kW
Lataustehokkuus	Suurempi tai yhtä suuri kuin 92 %
Suojaustaso	IP65 (ulkokäyttöinen tyyppi)

















































































3.3 Tuotantoprosessi
Laseravaus → Tiivistysnauhan puristus → Ukkossuojamaadoituskäsittely → Latausmoduulin integrointi → Täysi kuormitusiskutesti.



3.4 Sovellusskenaariot
Valtateiden palvelualueet, kaupalliset kompleksit ja linja-autojen latausasemat.
1. Moottoritien pikalatausasema (korkea suojaus + tärinänvaimennus-)
Ratkaisu: 304 ruostumattomasta teräksestä valmistettu kaappi + anti-seisminen kannatin (amplitudi 2mm@10-500Hz), läpäissyt ISO 16750 autotason tärinätestin

2. Kaupunkilainen pikalatausasema (kaunis + helppo huoltaa)
Ratkaisu: piilotettu latauspistoolivarasto + sivuovirakenne (90 astetta tasainen aukko, huoltotila Enintään 800 mm)

3. Vanha yhteisöremontti (kevyt + pieni tilavuus)
Ratkaisu: alumiiniseosrunko (30 % kevyempi kuin ruostumaton teräs) + seinä-asennus (tilavuus 0,8 m³, perinteinen 1,2 m³)
Arvo: säästää 30 % asennustilaa, sopii 220V/380V kaksoisvirtakäyttöön



4. Sähkökaappi





























































4.1 Materiaalit ja ominaisuudet
Eristyssuunnittelu: SMC-komposiittimateriaaliseinä (kaariresistanssi 15kV), kuparikiskojen tinauskäsittely.
Älykäs: varustettu älymittarilla + langattomalla viestintämoduulilla, reaaliaikainen-energiankulutustietojen seuranta.
Räätälöinti: tukee erilaisia ​​​​standardikaappityyppejä, kuten GGD, MNS, GCK jne.



(1) GCK-pienjännitteinen irrotettava kytkinlaite
Pohjamateriaali on valmistettu 1,5 mm korkeasta-laadukkaasta kylmävalssatusta teräslevystä (Baosteel SGCC-sertifiointi), kaapin runko on galvanoitu ja korroosionkestävyys saavuttaa C4-standardin
Sisäinen virtakisko on valmistettu T2 elektrolyyttisestä kuparista (johtavuus suurempi tai yhtä suuri kuin 98 %), ja kosketuspinta on hopeoitu- (paksuus suurempi tai yhtä suuri kuin 8 μm), jotta varmistetaan vakaa johtavuus 30 vuoden ajan.
Ainutlaatuinen modulaarinen rakenne (modulaarinen yksikkö 25 mm), tukee joustavaa laajenemista ja on vakiona IP40-suojausasteella (päivitettävissä IP54:ään)
Tekniset parametrit:
Nimelliskäyttöjännite: AC 400V
Nimelliseristysjännite: AC 690V
Vaakakiskon nimellisvirta: 6300A (huippukestävyys 125kA/1s)

(2) KYN28-12 korkeajännitekeskuskaappi
Täysin koottu rakenne (ei hitsausmuodonmuutoksia), ydinkomponentit käyttävät maahantuotuja epoksihartsivalukatkaisijoita (valmistettu ABB:n luvalla)
Paineenalennuskanava on IEC 62271-200 -standardin mukainen, valokaaritoleranssi 31,5 kA/1s
Viisi-suojauslukitusmekanismia läpäisi kansallisen tyyppitestin (raporttinumero: GZ-2023-HV-0178)

Tekniset parametrit:
Nimellisjännite: 12kV
Nimellisvirta: 4000A
Lyhyt-kestovirta: 50kA/4s


4.2 Tekniset parametrit
Nimellisjännite: AC 400V ~ 35kV
Oikosulkukestävyys-: 65kA/1s
Suojaustaso: IP30 ~ IP54



4.3 Tuotantoprosessi
Kuparikiskon CNC-käsittely → virtakiskoeristyspinnoite → katkaisijakokoonpano → kestää jännitetesti (AC 4200V/1min).



4.4 Sovellusskenaario

Teollinen skenaario: seisminen suunnittelu (täyttää GB/T 13539.1-2018 tärinätesti), sopii korkean korroosion/korroosiota aiheuttaviin ympäristöihin, kuten kemianteollisuuteen ja metallurgiaan.
Siviiliskenaariot: ultra{0}}ohut kaappi (paksuus enintään 600 mm) + hiljainen rakenne (alle 55 dB), sopii kaupallisiin komplekseihin ja palvelinkeskuksiin.


Konsernin vahvuus ja palveluverkosto: vakaa pohja yhteistyölle



Ulottuvuus	Ydinsisältö	Asiakkaan arvo
Ryhmän tausta	Rekisteröity pääoma 120 miljoonaa, 2 suurta tuotantopaikkaa (Xiamen/Ningbo) Vuotuinen kokonaistuotantokapasiteetti 8 000 tonnia, kaksi pääliiketoimintaa: uusi energia/pienjännitteinen{2}}sähkö (tulosuhde 6:4)	Riskinkestävyys: vakaa pääomaketju, huoleton-100,000+ erätilauksen ilmainen toimitus Ammattimainen keskittyminen: ymmärrä aurinkosähkö-/sähköalan standardit (kuten IEC 62730)
Globaali palvelu	4 suurta alueellista konttoria (Eurooppa/Lähi-itä/Kaakkois-Aasia/Koillis-Aasia) Paikallinen varasto kattaa 500+ mallia ja 48 tunnin hätätoimituksen	Nolla aikaerovastaus: kun-myyntipalvelu saapuu paikalle 2 tunnin sisällä, ylläpitokustannukset pienenevät 60 % Paikallinen luottamus: Espanjan/Iranin sivuliikkeet tarjoavat paikallisella kielellä teknistä tukea Vastausnopeus: Ilmaiset näytteet 1-2 päivää (perinteinen)
Vastausnopeus	Ilmaiset näytteet 1-2 päivää (perinteinen) Uusi muotti 20-30 päivää (mukaan lukien muotti, teollisuus 45 päivää)	Massatuotanto 15-20 päivää (maksun jälkeen). Tartu markkinoihin: uuden tuotteen lanseerausjakso lyhennettiin 50 %

Räätälöintiprosessi (7 läpinäkyvyyden vaihetta)
Asiakkaat tarjoavat piirustuksia (PDF/CAD/3D) → 48 tunnin prosessiarviointi (tarjouksen kera) → näytetilaus + 50% muottimaksu → 20-30 päivän muotintuotanto → Ilmainen 1-20 näytettä testaukseen → 50 % muottimaksu näytteiden läpäisyn jälkeen → Joukkotilaus + 30% ennakkomaksu → 7 % toimitusta → 7 % toimitusta → 15 % toimitusta logistiikka
