Laminoitu väyläkisko tehonjakoon
Laminoitu väyläkisko tehonjakotaustalevyyn on ydinvoimanjakelun "valtatie" uuden sukupolven suuritehoisille{0}}taustalevyille. Valmistettu vähintään 99,99 % puhtaasta-kupari/alumiinijohtimista ja laminoitu useilla kerroksilla PET/epoksieristeellä, se mahdollistaa alhaisen-vastuksen, korkean-tehokkuuden voimansiirron 3 500-5 000 V DC:llä, se on suunniteltu {0} 10}0 A:lle. suuri-tiheys, korkea lämpö ja erittäin luotettava skenaariot, kuten sähköajoneuvojen akut, aurinkosähköenergian varastointi, junaliikenne ja pilvipalvelin-UPS.
- Nopea toimitus
- Laatuvakuutus
- 24/7 asiakaspalvelu
Tuotteen esittely
Laminoitu virtakisko virranjakoa varten Taustalevyt ovat avainkomponentti tehokkaassa hajautetussa virransyötössä sähköjärjestelmissä. Niitä käytetään laajalti korkean-luotettavuuden skenaarioissa, kuten uusien energiatehokkaiden sähköajoneuvojen akuissa, aurinkosähköenergian varastointijärjestelmissä, rautatieliikenteessä, virranjakelukaapeissa ja pilvipalvelin-UPS:issa. Perinteisiin johtojen reitittämiseen verrattuna laminoidut kuparikiskot tarjoavat paremman tilankäytön, paremman johtavuuden ja pienemmän hajainduktanssin, mikä tekee niistä ihanteellisen valinnan nykyaikaisiin suuritiheyksisiin sähköjärjestelmiin.
Tämä "Laminoitu väyläkisko tehonjakotaustalevyyn" käyttää korkean -puhtauden kuparia tai alumiinia pohjamateriaalina, sisältää useita eristyskäsittelyjä ja siinä on räätälöity rakenne. Se tarjoaa erinomaisen sähköisen, mekaanisen ja ympäristöllisen suorituskyvyn, joten se on korvaamaton liitin nykyaikaisissa älykkäissä energiajärjestelmissä.
Keskeiset edut: Miksi valita laminoidut virtakiskomme?
1. Ultra-Erittäin puhdas pohjamateriaali, erinomainen johtavuus ja mekaaniset ominaisuudet laminoidulle joustavalle virtakiskolle
Kuparimateriaalistandardit: Täyttää kansainväliset standardit, kuten GB/T2Y2, DIN E-Cu58, EN Cu-ETP, ISO Cu-ETP, UNS C11000, JIS C1100 ja BS C101, puhtaudella suurempi tai yhtä suuri kuin 99,99 % IA tai 9 johtavuus. 80-110 HV ja vetolujuus 245-345 MPa, mikä varmistaa alhaisen impedanssin tehonsiirron.
Alumiinivaihtoehdot: Tarjoamme kevyitä alumiinikiskoja, jotka soveltuvat paino{0}}herkkiin uusiin energiaajoneuvoihin ja energian varastointijärjestelmiin tasapainottaen johtavuutta ja kustannustehokkuutta.
2. Tarkkuuspintakäsittely ja eristyskäsittely monimutkaisiin ympäristöihin laminoiduille invertterikiskoille
Päällystysvaihtoehdot: Saatavana hopeoituna (parannettu johtavuus), tinapinnoitettuina (parannettu juotettavuus) ja nikkelöitynä (parantaa korroosionkestävyyttä). Saatavilla on räätälöityjä paksuuksia 3-12 μm:stä alkaen erilaisten käyttövaatimusten täyttämiseksi. Ultraäänipuhdistus: Takaa pinnan epäpuhtaudesta, mikä parantaa pinnoitteen tarttuvuutta ja sähköistä suorituskykyä.
Eristysmateriaalit: Saatavana PET-eristepaperina (GTS, USA/KREMPEL, Saksa), PVC-upotuksella (oranssi/vihreä), epoksijauhemaalauksella (oranssi/vihreä/harmaa), PE-kutisteputkella (saatavilla useissa väreissä) ja PA66-muovikotelona. Palonsuojaluokitus: UL94-V0, käyttölämpötila-alue: -45 asteesta +150 asteeseen.

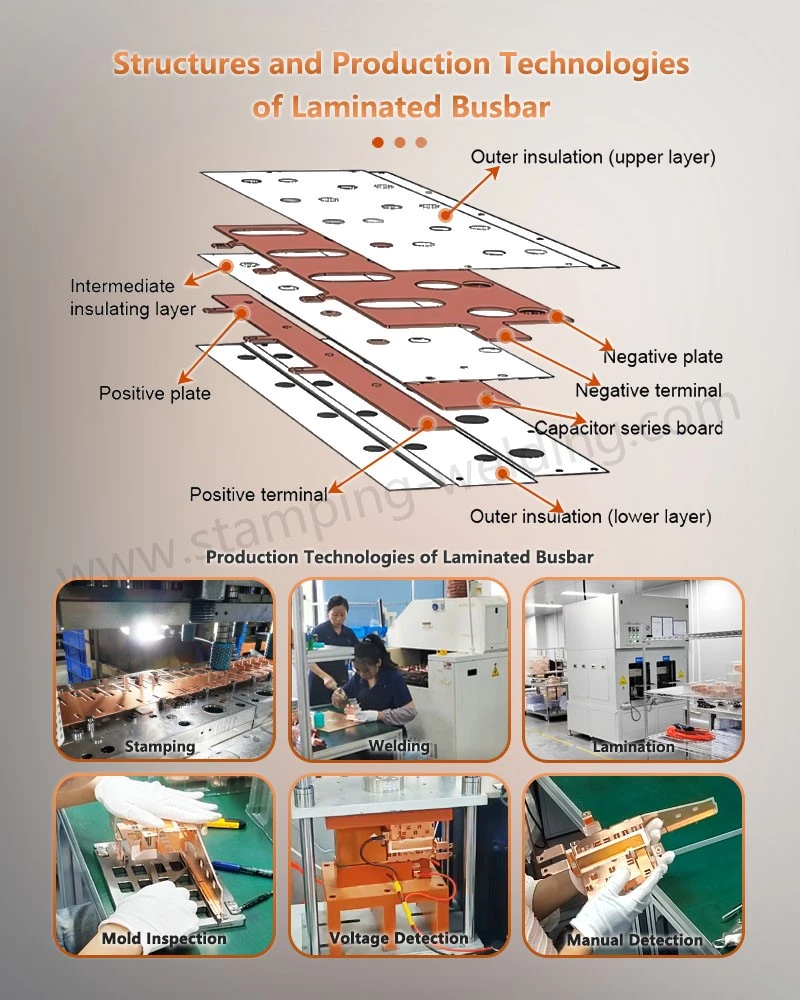

3. Laminoitu rakenne: Optimoi sekä tilan että suorituskyvyn BusBar for Transformerille
Kompakti asettelu: Vuorottelemalla useita kerroksia kupari/alumiinifoliota ja eristysmateriaalia järjestelmän koko pienenee huomattavasti, mikä tekee siitä sopivan pienikokoisille laitteille, kuten uusien energiaajoneuvojen akkupakkauksille ja aurinkosähköinverttereille.
Matala vastus: Resistanssi Vähemmän tai yhtä suuri kuin 0,00001Ω, mikä vähentää merkittävästi voimansiirtohäviöitä ja parantaa järjestelmän tehokkuutta.
Suuri virrankestävyys: Tukee 100A-2000A virta-aluetta ja vastaa erilaisiin tarpeisiin sähköajoneuvoista teollisuuden sähkönjakeluun.
4. Nopea toimitus ja skaalattu tuotanto laminoituun virtakisko SIC -sovellukseen
Kapasiteetin etu: Kuukausittainen tuotantokapasiteetti 50 000 000 yksikköä, tilauksen toimitus 7-10 päivässä, näytetoimitus 10-20 päivässä (mukaan lukien muottien kehittäminen), mikä tukee sekä pienten eräiden koetuotantoa että suuria toimitusmääriä.
Ilmaiset näytteet: 1–10 ilmaista näytettä tarjotaan, jotta asiakkaat voivat varmistaa suunnittelun yhteensopivuuden.
Tekniset tiedot
| Parametrit | Tekniset tiedot |
| Pohjamateriaali | Kupari (puhtaus suurempi tai yhtä suuri kuin 99,99 %) tai alumiini kansainvälisten standardien, kuten GB/T2Y2 ja DIN E-Cu58, mukaisesti |
| Johtavuus | Kupari Suurempi tai yhtä suuri kuin 97 % IACS |
| Pinnoitus | Hopea/tina/nikkeli (paksuus 3-12μm, muokattavissa), ultraäänipuhdistettu |
| Eristys | PET-paperi/PVC-kyllästys/epoksijauhemaalaus/PE-kutisteputki/PA66-kotelo, UL94-V0 palonestoaine |
| Resistanssi | Pienempi tai yhtä suuri kuin 0,00001Ω |
| Kuormajännite | 3500VDC-5000VDC |
| Nykyinen alue | 100A-2000A |
| Käyttölämpötila | -45 astetta +150 asteeseen |
| Mekaaniset ominaisuudet | Kuparin vetolujuus: 245-345 MPa, alumiinin vetolujuus: suurempi tai yhtä suuri kuin 120 MPa |
Valinta- ja asennusopas
1. Tärkeimmät valintatekijät
Virta- ja jännitevaatimukset: Valitse tekniset tiedot, jotka vastaavat järjestelmän kuormitusta (100A-2000A) ja käyttöjännitettä (3500VDC-5000VDC).
Soveltuvuus ympäristöön: Harkitse sellaisia tekijöitä kuin lämpötila, syövyttävät kaasut ja tärinä sopivien pinnoitteiden ja eristysmateriaalien valinnassa.
Tilarajoitukset: Mukauta litteitä tai -kolmiulotteisia rakenteita laitteen sisäisen layoutin mukaan.
2. Asennustiedot
Kosketuspinnan käsittely: PuhdistaLaminoidut virtakiskoliittimetja laitteet koskettavat pintoja alkoholin kanssa ennen asennusta varmistaaksesi alhaisen{0}}vastuksen.
Kiinnitysmenetelmä: Käytä ruostumattomasta teräksestä valmistettuja puristimia, joiden vääntömomentti on 0,6-1,0 N·m, jotta vältytään liiallisesta kiristämisestä aiheutuvasta muodonmuutoksesta.
Säännöllinen testaus: On suositeltavaa testata maadoitusvastus 6 kuukauden välein sen varmistamiseksi, että arvo on pienempi tai yhtä suuri kuin 0,00001Ω.
