Monikerroksinen joustava kuparikisko kytkinlaitteille
Tämä monikerroksinen joustava kuparikisko kytkinlaitteille on monikerroksinen diffuusio-hitsattu joustava kuparikisko, joka on erityisesti suunniteltu pien--/keskijännitekojeistoille. Se on valmistettu korkean -puhtauden elektrolyyttisestä kuparifoliosta (suurempi tai yhtä suuri kuin 99,9 % Cu), joka on laminoitu kiinteän olomuodon diffuusiohitsausprosessilla muodostaen johtavan rakenteen, jossa yhdistyvät korkea johtavuus ja suuri joustavuus. Se soveltuu sovelluksiin, joissa on tiukat vaatimukset kompaktille tilan sijoittelulle, tärinänkestävyydelle ja pitkäaikaiselle-sähköluotettavuudelle, kuten uusille energiamuuntimille, energian varastointijärjestelmille, aurinkosähköinverttereille ja teollisille jakelukaapeille.
- Nopea toimitus
- Laatuvakuutus
- 24/7 asiakaspalvelu
Tuotteen esittely

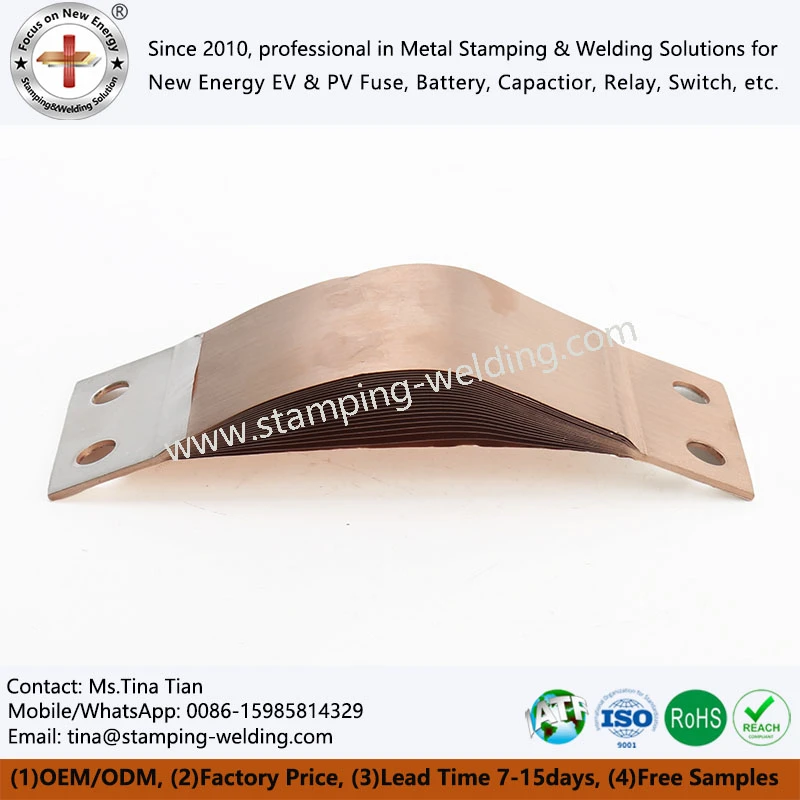

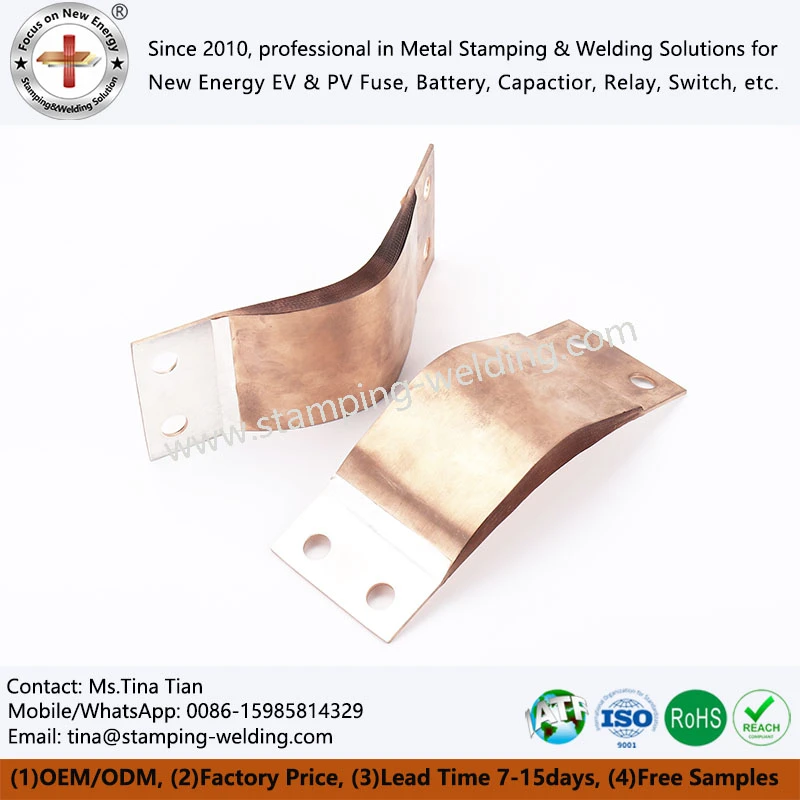

Monikerroksinen joustava kuparikisko kojeistoille on sijoitettu voimansiirron ja kytkentälaitteiden ydinkomponentiksi uuden energian ja tehoelektroniikan aloilla. Se on muodostettu integroimalla useita kerroksia korkean -puhtauden elektrolyyttistä kuparikalvoa diffuusiohitsausprosessin avulla, ja se on varustettu räätälöidyillä kupariliittimillä molemmissa päissä joustavan johtavan yhteyden toteuttamiseksi eri sähkökomponenttien ja moduulien välillä kojeiston sisällä.

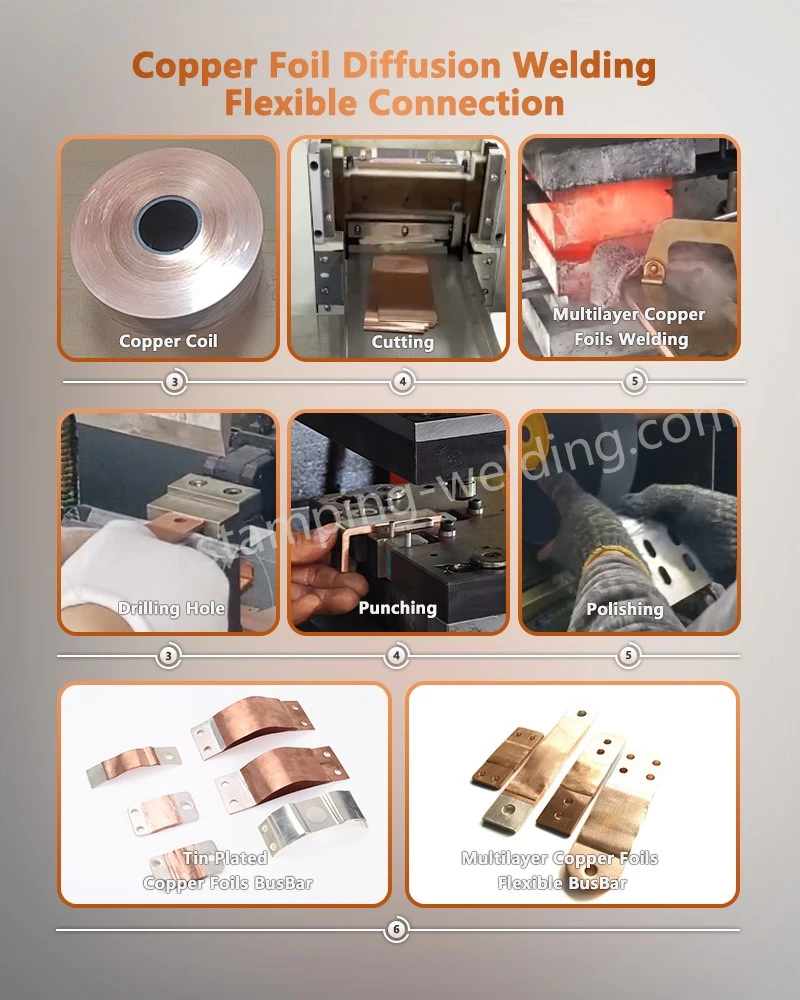

Tuotantoprosessi
Alustan esikäsittely:Ydinsubstraatiksi on valittu 99,9 % puhtaus-elektrolyyttinen kuparikalvo. Se puhdistetaan, poistetaan rasvasta ja tasoitetaan pinnan puhtauden ja tasaisuuden varmistamiseksi, mikä luo perustan myöhempää käsittelyä varten.
Tarkkuusleikkaus:Laserleikkauksen ja CNC-tekniikan avulla kuparifolio leikataan vaadittuihin mittoihin, mikä ohjaa tarkasti toleranssit täyttämään BusBarin kerrosvaatimukset.
Laminointi ja diffuusiojuotto:Kuparifolio laminoidaan tuotesuunnittelun mukaisesti, ja kerrosten välinen metallurginen sidos saadaan aikaan tyhjiödiffuusiojuottamalla jatkuvaksi joustavaksi johtimeksi. Hitsauslämpötilan ja -paineen tiukka hallinta varmistaa BusBarin rakenteellisen vakauden.
Päätteen käsittely ja yhteys:Räätälöidyt kupariliittimet on CNC-koneistettu ja yhdistetty kuparifolion runkoon laserhitsauksella/vastushitsauksella varmistaakseen Copper BusBarin luotettavan kosketuksen, epätäydellisen juottamisen ja jatkuvan johtavuuden.
Pintakäsittely:Tinapinnoitusta, hopeapinnoitusta ja muita sähköpinnoituskäsittelyjä käytetään tarpeen mukaan korroosionkestävyyden ja käyttöiän parantamiseksi, mikä täyttää BusBarin sopeutumisvaatimukset eri skenaarioissa.
Valmiin tuotteen tarkastus:Resistanssitestaus, virrankulutussimulaatio, liimauslujuustestaus ja ulkonäön tarkastus suoritetaan valmiille kiskopalkkille. Tarkastuksen läpäisemisen jälkeen tuotteet siirretään varastoon, jolloin toteutetaan tuotteiden täydellinen-prosessin laadunvalvonta ja varmistetaan tuotteiden toimituksen laatu.
Tärkeimmät parametrit
| Yksi{0}}kuparikalvon paksuus | 0,05 - 0,30 mm |
| Kerrosten lukumäärä | 5 – 50 |
| poikkileikkausalue- | 10-1000 mm² |
| Tasavirtavastus (20 astetta) | 0.01 – 0.1 Ω/m |
| Pienin taivutussäde | 3-5 kertaa kokonaispaksuus |
(Huomaa: Tietyt parametrit voidaan suunnitella ja mukauttaa asiakkaan tuotevaatimusten mukaan)
Sovellusalueet
Teholaitteet
Tuotteen ydinsovellukset ovat kojeistoissa, muuntajissa, jakelukaapeissa ja muissa laitteissa, jotka ratkaisevat monimutkaisia sisäisiä kytkentäongelmia, parantavat sähköjärjestelmän vakautta ja sopeutuvat toistuviin huoltoskenaarioihin.
Uusia energiaajoneuvoja
Kupariväyläpalkkia käytetään akkumoduulien, akkupakettien, moottorin ohjaimien ja invertterien liittämiseen. Se mukautuu ajovärähtelyyn ja tilan rajoituksiin ja varmistaa korkean{0}}jännitteen vakaan siirron.
Junaliikenne
Kojeiston virtakisko on sovitettu yhdistämään junan virrankeräimet, vetomuuntimet ja moottorit, ja ne kestävät suuria{0}}nopeita tärinöitä ja iskuja, mikä varmistaa luotettavan voimansiirron.
Teollisuusautomaatio
Väyläpalkkia käytetään teollisuuden laitteiden virtalähteiden, säätimien ja moottoreiden kytkemiseen, monimutkaisten johdotusvaatimusten täyttämiseen sekä laitteiden toiminnan vakauden ja tuotannon tehokkuuden parantamiseen.
Miksi valita meidät
Teknologinen kertyminen
Ydinteknologiatiimi on peräisin Xiamen Hongfa Groupista, jolla on 30 vuoden kokemus sähköteollisuudesta, minkä ansiosta he voivat tarjota päteviä virtakisko- ja räätälöityjä ratkaisuja kustannusten vähentämiseen ja tehokkuuden parantamiseen.
01
Täysi{0}}prosessin riippumattomuus
Ne kattavat kaikki tuotantoprosessit, mukaan lukien kylmäpäällystyksen, leimaamisen, hitsauksen, galvanoinnin ja CNC-työstön, useilla tuotantopajoilla, ja he hallitsevat joustavien väyläpalkkien tärkeimmät valmistustekniikat.
02
Toimitusketjun integrointi
Täyden{0}}ketjupalveluiden tarjoaminen, mukaan lukien tuotteet, muotit, tuotantolaitteet ja testauslaitteet, vähentäen BusBarin joustavia hankinta- ja koordinointikustannuksia.
03
Laadunvarmistus
Sertifioitu ISO9001- ja IATF16949-standardien mukaisesti, ja laadunvalvonta päästään{2}}päähän{3}}, mikä varmistaa BusBar-erän yhdenmukaisuuden ja toimituslaadun.
04
Palvelujärjestelmä
Maailmanlaajuinen konttoriverkosto tarjoaa nopean näytetoimituksen, hallittavat erätoimitusajat, kattavan BusBar-pakkauksen ja kuljetuksen sekä paikallisen-myynnin jälkeisen palvelun.
05
Ota yhteyttä
Jos sinulla on kyselyitä, näytepyyntöjä tai hankintatarpeita liittyenMonikerroksinen joustava kuparikisko kytkinlaitteillekytkinlaitteita varten ota rohkeasti yhteyttä. Ammattitaitoinen tiimimme tarjoaa sopivia tuoteratkaisuja ja teknistä tukea, jotta projektisi saadaan onnistuneesti päätökseen.
