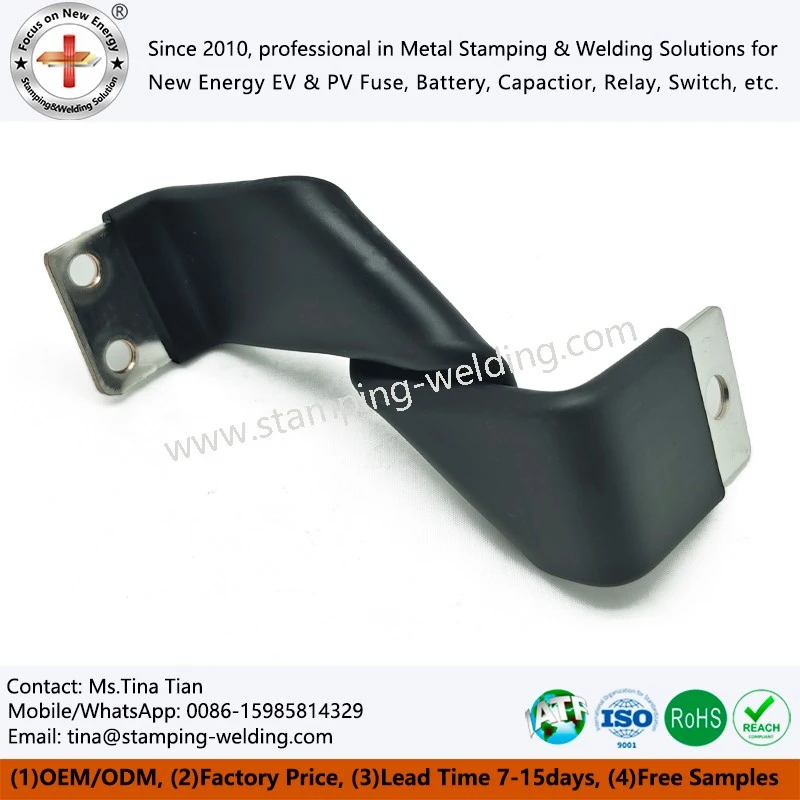

Joustava laminoitu litteä kuparikisko
Joustava laminoitu litteä kuparikisko on korkean -suorituskykyinen johtava liitoskomponentti, joka on valmistettu käyttämällä pinottua rakennetta, jossa on useita kerroksia erittäin{1}}puhtaista kuparikalvoa, jotka on liitetty yhteen tarkkuushitsauksella tai diffuusioliitosprosesseilla. Perinteisiin jäykiin kuparikisoihin verrattuna tämä joustava laminoitu kupariliitin tarjoaa erinomaisen joustavuuden, tärinänkestävyyden ja tilan mukautuvuuden; se vähentää tehokkaasti lämpölaajenemisen, rakenteellisten siirtymien ja asennustoleranssien aiheuttamia mekaanisia rasituksia uusissa energialaitteissa.
- Nopea toimitus
- Laatuvakuutus
- 24/7 asiakaspalvelu
Tuotteen esittely
Mikä on joustava laminoitu litteä kuparikisko?
Tämä tuote on olennaisesti laminoitu johtava komposiittikomponentti, jonka rakenne koostuu kolmesta toiminnallisesta vyöhykkeestä:
Joustava osa (keskialue):Koostuu kymmenistä pinotuista ultra-ohuista kuparikalvoista. Jokainen kalvo taipuu itsenäisesti, mikä mahdollistaa lievän kerrosten välisen liukumisen; tämä johtaa poikkeuksellisen alhaiseen taivutusjäykkyyteen ja erinomaiseen siirtymän kompensointikykyyn.
Sulatetut päät (liitinvyöhykkeet):Muodostuu molekyylidiffuusiohitsauksella -jossa atomit kuparikalvon rajapinnoilla diffundoituvat toisiinsa lämmön ja paineen alaisena-luoen tiheän, kiinteän kappaleen, jonka ominaisuudet ovat lähellä perusmetallin ominaisuuksia. Nämä päät voidaan porata, jyrsiä, kierrettää tai puristaa liittimillä tai käyttää kosketuspinnoina.
Pinta- ja eristyskerrokset:Tina-, nikkeli- tai hopeapinnoitus voidaan levittää tarpeen mukaan. Ulompi kerrosvaihtoehtoja ovat PVC-uputuspinnoite, lämpökutisteputki-, epoksiruiskutus, eristepaperikääre tai kuparipinnan jättäminen paljaaksi jännitteen nimellisarvosta ja asennusympäristöstä riippuen.
Kuparifoliovirtakisko, jota käytetään suurvirtajännitteessä. Tekniset ominaisuudet: avainmitat, jotka määrittävät pitkän{0}}luotettavuuden
Väsymisen kestävyys tärinä
Moni{0}}kalvorakenne jakaa yhden johtimen taivutusjännityksen kymmenien itsenäisten kalvojen kesken, mikä vähentää merkittävästi paikallista rasitusta ja pidentää merkittävästi väsymisikää satunnaisen tärinän ja jatkuvan mekaanisen iskun olosuhteissa. Tämä on ensisijainen syy sen valinnalle auto- ja raideliikenteen sovelluksissa.
01
Siirtymä- ja toleranssikompensaatio
Se vaimentaa tehokkaasti valmistustoleranssien, kokoonpanovirheiden ja lämpölaajenemisen tai -kutistumisen aiheuttamat aksiaaliset ja kulmasiirtymät ja vapauttaa siten liitosrajapinnat jatkuvista ylimääräisistä taivutusmomenteista.
02
Matala impedanssi ja lämmönpoisto
Diffuusio{0}}hitsatut liittimet muodostavat metallurgisen sidoksen, mikä varmistaa erittäin alhaisen ja vakaan rajapintavastuksen. tämä estää vastuksen virumisen, joka usein aiheutuu naarmuuntumisesta ruuviliitoksissa. Lisäksi laminoitu rakenne tarjoaa paljon suuremman lämmönpoistopinta-alan kuin saman poikkileikkauksen -kiinteät virtakiskot, mikä mahdollistaa alhaisemman lämpötilan nousun.
03
Nykyinen kantavuus ja ihovaikutus
Keski---korkealla taajuudella tai korkealla{2}}virtasovelluksilla rinnakkainen moni-kalvorakenne parantaa virran jakautumista ja vähentää ihovaikutuksen aiheuttamaa tehokkaan-poikkileikkausalan menetystä, mikä parantaa virran-siirtotehokkuutta.
04
Kevyt muotoilu ja tilantehokkuus
Verrattuna kaapeliratkaisuihin, joilla on vastaava virran{0}}kantokyky, laminoidut virtakiskot tarjoavat kompaktimman tilavuuden ja ohjattavamman reitityksen, mikä helpottaa järjesteltyjä sisäisiä kaappeja ja automatisoitua kokoonpanoa.
05
Laminoitu kuparifolio Väylän näppäintoiminnot ja sovelluksen edut
Ydintoiminnot: Joustava virranjohtavuus, siirtymän kompensointi ja jännityseristys.
New Energy Vehicle (NEV) -sektori
Käytetään akkukennomoduulien sarja-/rinnakkaisliitäntöihin, korkea{0}}jänniteakkupiirien sekä moottoreiden ja elektronisten ohjausyksiköiden välisiin virtaliitäntöihin.
Sähkö- ja sähkölaitteet
Sovelluksia ovat pien-jännitteen puolen liittimet kuiva-tyyppisille muuntajille, kytkinlaitteiden virtakiskojen siirtymäliitännät, virtakiskojärjestelmien laajennusliitokset ja tärinän{2}}eristysliitännät generaattorisarjojen ja virranjakelujärjestelmien välillä.
standardoitu tuotanto
Eliminoi mahdolliset {0}myynninjälkeiset epäonnistumiset, jotka liittyvät kiinteisiin liitoksiin; poistaa paikan päällä tapahtuvan leikkauksen, sovituksen tai toissijaisen käsittelyn tarpeen-; ja yksinkertaistaa materiaaliluetteloa (BOM) ja toimittajien hallintaa komponentti-tason toimituksen avulla.
Usein kysyttyjä kysymyksiä joustavasta laminoidusta litteästä kuparikiskosta
Q1: Mihin joustavaa laminoitua litteää kuparikiskoa käytetään?
-
Joustavia laminoituja litteitä kuparikiskoja käytetään pääasiassa suurvirtakytkennöissä sähköautojen akuissa, energian varastointijärjestelmissä, virranjakelulaitteistoissa ja sähkökaapeissa.
Q2: Mitä eroa on joustavan kuparikiskon ja jäykän kuparikiskon välillä?
-
Taipuisissa kuparikisoissa käytetään laminoituja kuparikalvokerroksia, jotka tarjoavat paremman joustavuuden ja tärinänkestävyyden, kun taas jäykkiä kuparikiskoja käytetään pääasiassa kiinteisiin sähköliitäntöihin.
Q3: Voiko Apollo mukauttaa kuparikalvoliittimien kokoa ja rakennetta?
-
Kyllä. Apollo tukee räätälöityä paksuutta, leveyttä, pituutta, liitinrakennetta, eristysmenetelmää ja pintakäsittelyä asiakkaan piirustusten ja käyttötarpeiden mukaan.
Q4: Mitä valmistusprosesseja käytetään laminoidussa kuparikiskossa?
-
Tyypillisiä prosesseja ovat kuparifolion leikkaus, pinoaminen, hitsaus, pintakäsittely ja sähköisen suorituskyvyn testaus luotettavan liitännän laadun varmistamiseksi.
Q5: Millä teollisuudenaloilla käytetään joustavia laminoituja kuparikiskoja?
-
Niitä käytetään laajalti sähköautoissa, ESS:ssä, aurinkoenergiassa, tehoelektroniikassa, teollisuuden sähkölaitteissa ja latausinfrastruktuurissa.
ota meihin yhteyttä
Jos kehität akkujärjestelmiä uusiin energiaajoneuvoihin, energian varastointilaitteisiin tai korkean{0}}jännitesähköprojekteihin, Apollo tarjoaa ammattimaisia palveluita-mukaan lukien suunnittelun optimointi, prototyyppien kehittäminen ja massatuotannon tukiLaminoitu taipuisa virtakisko uusiin energia-ajoneuvoihin-räätälöity sovellustarpeihisi ja auttaa sinua varmistamaan vakaat ja luotettavat tekniset liitäntäratkaisut.
