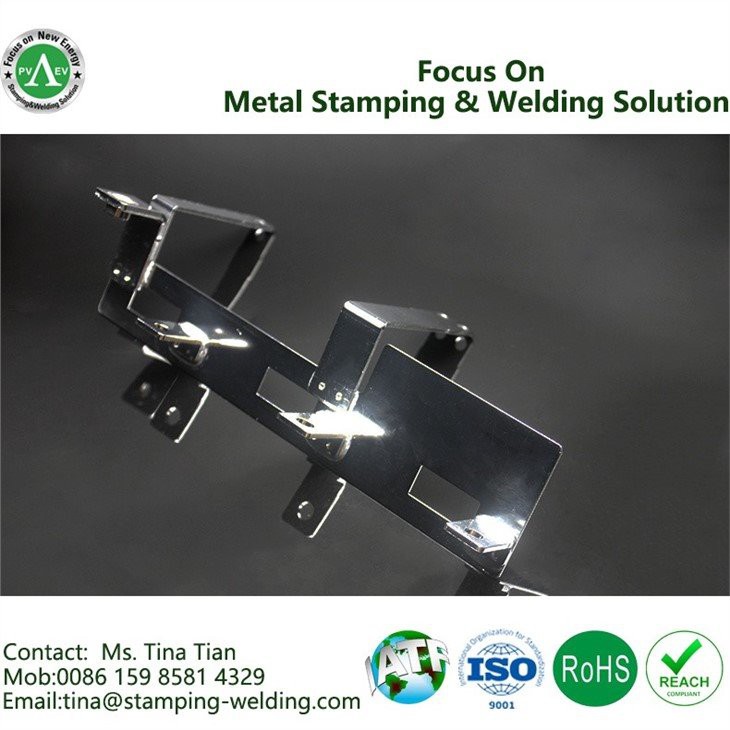

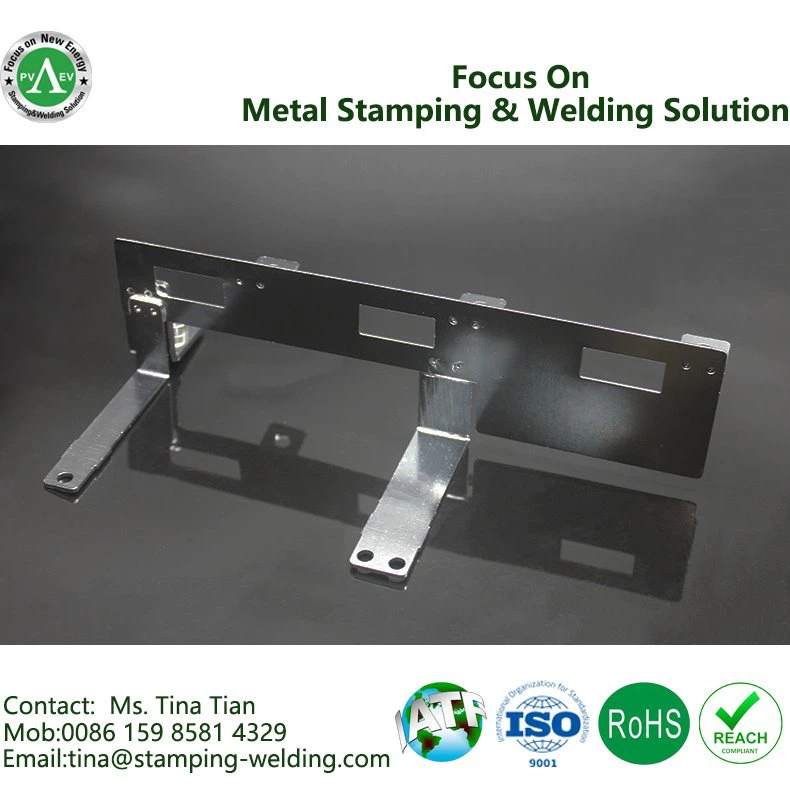

Tuotteen nimi: Sähköinen väyläpalkki EV:lle
Mallinumero: ASWT-B002
Tuotteen koko: Asiakkaan vaatimusten mukaan
- Nopea toimitus
- Laatuvakuutus
- 24/7 asiakaspalvelu
Tuotteen esittely
TUOTEPROFIILI
Virtakisko on tärkeä osa sähköjärjestelmää, koska uusien energiaajoneuvojen nopean kehityksen vuoksi autojen sähkövirtakiskoa on käytetty laajalti. Korkeajännitteinen tehonjakeluyksikkö (PDU) vastaa virranjakelusta ja suurjännitteen hallinnasta. uusien energiaajoneuvojen järjestelmäratkaisut. Sähkökiskon ja johdinsarjan kautta korkeajännitekomponentit on kytketty sähköisesti latauksen ja purkauksen ohjaamiseksi, suurjännitekomponenttien virran kytkemisen ohjaamiseksi, piirin ylikuormitus- ja oikosulkusuojaukseksi, korkeajännitteeksi näytteenotto, pienjänniteohjaus ja muut ajoneuvon toiminnot korkeajännitejärjestelmän toiminnan suojaamiseksi ja valvomiseksi. Rakenteellisesti PDU koostuu pääasiassa kuparitankoista, releistä, sulakkeista, esiladatuista vastuksista ja virrankeräilijöistä.
TUOTTEEN PARAMETRIT
tuotteen nimi | Sähköinen väyläpalkki |
malli nro | ASWT-B002 |
Mitat | OEM/ODM piirustukseksi |
Materiaali | 99,99 % punainen kupari T2Y2, %IACS≥97,HV:80~110s |
Käsittely | Työkalu -- Leimaus -- Tinajuotto -- Päällystys |
Pintakäsittelyt | 1. tinapinnoitus; 2. Lyijytön sumutinaus; 3. Ultraäänipuhdistus ja passivointi. |
Niittausmutteri | PEM-mutteri USA:n merkki |
Lähetyksen tarkastus | 1. Kuparin koostumus, % IACS, kovuus; 2. Virtakiskon ulkonäkö, koko; 3.Tin pinnoitus pinnoitteen paksuus; 4. Mutterin vääntömomentti/Nm, työntövoima/N; 5. Juotos vetovoima; 6. suolasuihkutesti; 7. Virtakiskojen jäljitettävyystarra jne. |
Sovellukset | EV/HEV, PV, UPS, Viestintä, Teollisuusteho, Web-palvelin, rautatieliikenne jne. |
KÄYTÄKIRJA OMINAISUUDET
1/Pienemmät tuotantokustannukset lyhentämällä asennus- ja johdotusaikaa.
2/Lisää luotettavuutta parantamalla lämpötehoa.
3/Paranna sähköistä suorituskykyä vähentämällä jännitehäviötä, impedanssia ja suurtaajuuksien siirtoa.
4/Helpottaa uusien tuotteiden suunnittelua ja valmistusta.
ETUIMME
Materiaali väyläpalkkiin
Materiaali | Tavaramerkki (MEILLE) | Puhtaus (Cu) | Sähkönjohtavuus | Vetolujuus (Mpa) | Kovuus |
Kupari | C11000 | ≥99.95% | 98,3 % IACS | 245-345 | ≥85,2HV |
Pinnoite väyläpalkkiin
Materiaali | Sulamispiste (℃) | Resistanssi (uΩ/cm) | Kustannus |
Au | 1062.7 | 2.21 | Korkea |
Ag | 960 | 1.58 | Korkea |
Sn | 232 | 11.3 | Kohtalainen |
Cu | 1083 | 1.63 | Kohtalainen |
Ni | 1452 | 20 | Kohtalainen |
Hitsaustekniikka
Testauslaitteet
Testikohteet | Kuvaus | Testauslaitteet | Viitestandardi |
Kuparin paksuus | Materiaalin paksuuden mittaaminen: Jos T2-kuparimateriaalin leveys, paksuus ei ole hyväksytty, tai naarmu, murskausmerkki, hapettuminen, ruostepiste kuparimateriaalin pinnalla, tätä T2-hihnaa ei saa valmistaa. | Vernier-satula | / |
Kuparin kovuus | Kovuuden mittaaminen | Kovuusmittari | / |
Ulkomuoto | Visuaalinen juotospulleus, onko hiekkareikiä | Ei | / |
Koko | Mittaa koko piirustusvaatimusten mukaan | 2.5D optinen instrumentti | |
Pinnoitteen paksuus | Pinnoitteen paksuuden mittaaminen, täyttääkö vaatimukset piirustusten mukaan (yleensä 7-8um tai asiakkaina) | Pinnoitteen paksuuden testaaja | |
Suolasumutesti | Virtakiskossa ei ole ruostetta eikä täpliä pinnalla 48 tunnin 5 % suolasuihkutestin jälkeen. | Suolasumutuslaite |
FAQ
Q1: Tarjoa ilmainen näyte?
A1: Olemme varmasti valmiita toimittamaan näytteitä laadun tarkistamista varten.
mutta normaalisti on maksettava rahti kerätä näytteestä.
Q2: Hyväksytkö OEM:n?
A2: Kyllä. Kaikki kokoa voidaan mukauttaa. Logo voidaan tehdä pyynnöstäsi.
Q3: Mikä on toimitusaikasi?
A3: Noin 7-10 päivää näytteille, 20-30 päivää massatuotannolle.
Q4: Haluan pitää suunnittelumme salassa, voimmeko allekirjoittaa NDA:n?
A4: Toki, voimme allekirjoittaa NDA:n.
Q5: Mitkä ovat maksuehtosi?
A5: Yleensä hyväksymme T / T, peruuttamattoman L / C: n näkyvissä, tavallisessa tilauksessa, suosimme 30% etukäteen, 70% B / L-kopiota vastaan.
